Hydrogen Plant



수소플랜트

수소는 미래가 아닌 현실입니다.

금속 제련공업에 수소 On-site 공급
[고순도 산소 동시 활용] 으로 경제성 제고



물로 부터 수소와 산소를 제조하여 각각 압축용기에 충전하고, 이 충전된 용기를 유통, 공급, 사용하는 설비입니다. 고순도로 제조된 수소는 반도체 및 터빈냉각용 등에 사용되며, 산소는 단백질 합성 같은 식품연구 등에 사용할 수 있습니다.

pdf파일 다운받기


Technical specifications

Technical specifications
MODEL EHP™-20 EHP™-50 EHP™-100 EHP™-300
수소제조용량 (N㎥/h)* 20 50 100 300
산소제조용량 (N㎥/h) 10 25 50 150
전해조(Set) 10N㎥/h x 2 10N㎥/h x 5 10N㎥/h x 10 15N㎥/h x 20
공급압력 (MPa) ** 0.1 ~ 0.8
수소플랜트의 구성
  • · 수소/산소 제조 설비 : 20, 50, 100, 300 N㎥/h, 대형
  • · 수소/산소 압축 설비 : 25 MPa 이상
  • · 수소/산소 저장 설비 : Tube Trailer
  • · 순도(수소외 불순물) : 50 ppm 이하
  • · 수소/산소 공급 압력 : 0.1 ~ 0.8 MPa
On-site 방식의 장점
  • · 물류비용 절감과 활용이 용이
  • · 대규모 수소저장의 필요성 없음
  • · 원활한 수소공급으로 안정적인 공정운영
  • · 고순도 수소제조로 품질안정화 기여

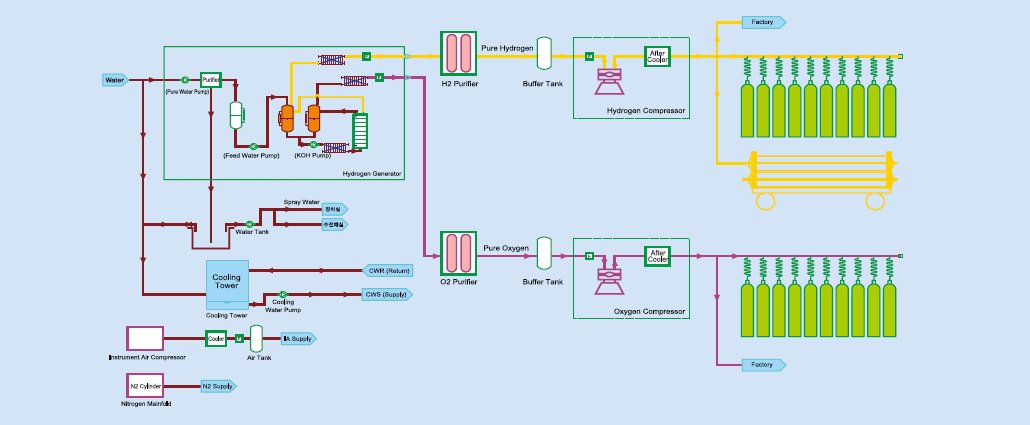

수소플랜트의 제조공정

수소제조장치의 용도

  • 화학식품공정
    화학식품공정
    • 식품, 알콜 등의 물리적 화학적특성을 변화시키는 공정에 수소를 결합시킴
    • 식품산업/화학산업
  • 열처리/브레이징
    열처리/브레이징
    • 환원분위기 가스로 사용(질소와 믹싱)
    • 산소를 제거하고 두금속과 매개물의 결합을 위한 환원분위기를 만들기 위해 수소를 사용
    • 제강/금속/조립/SUS생산/금속조립

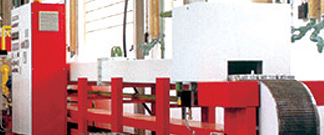

  • 분말야금소결
    분말야금소결
    • 분말야금부품을 히팅시키기 위해 탄소가 없는 환원 분위기를 만들기 위해 질소와 같이 사용
    • 분말야금제조/자동차산업
  • 내화석금속제조
    내화석금속제조
    • 금속산화물과 반응을 통해 순수한 텅스텐 혹은 몰리브덴 제조를 위해 수소를 사용
    • 텅스텐제조/몰리브덴제조
  • High Temperature Melting
    High Temperature Melting
    • 광섬유나 수정을 제조시 고온불꽃으로 수소연소
    • 전자산업/통신산업
  • 연료
    연료
    • 우주선추진을 위해 산소와 같이 연소
    • 항공우주/군사

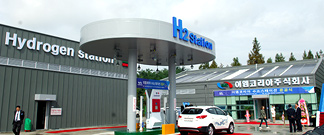

    • 수소연료전지 자동차

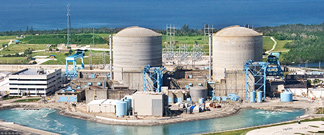

  • 발전기 냉각
    발전기 냉각
    • 마찰열과 전열을 제거하기 위해 수소가스 사용
    • 전기시설

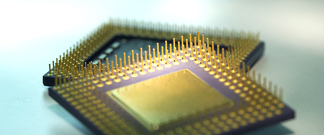

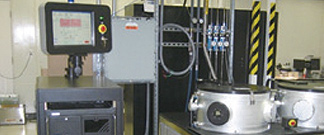

  • 반도체
    반도체
    • 직접회로를 제조하는데 기 질의 윗부분의 한 개의 결정층을 석출하는 공정에 사용
    • 반도체산업/전자산업
  • 폴리실리콘석출
    폴리실리콘석출
    • 기질위에 폴리실리콘을 석출 하는 공정에 운반기체로
      사용
    • 폴리실리콘제조업체

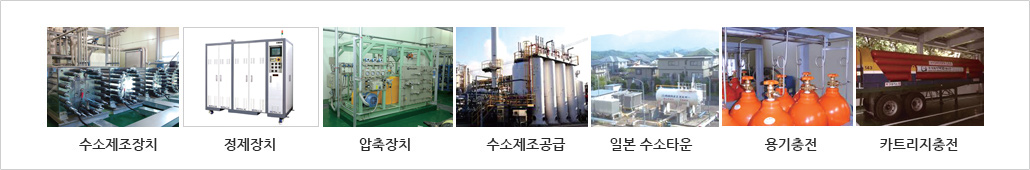

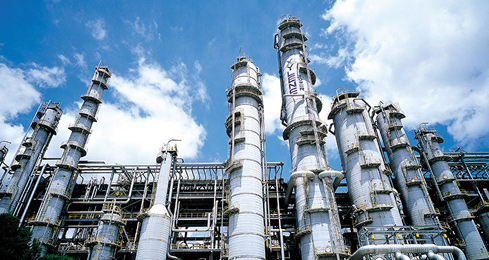

수소플랜트 운영 사례


수소제조장치

  • [ 10Nm3급 수소발생장치 ]


  • ㆍ다년간의 연구개발로 국내 수소발생장치의 선도기업
    ㆍ태양광 발전 전력을 활용한 수전해 시스템 운용기술 확보
    ㆍ수소발생장치의 핵심인 전해 스텍 구조, 설계에 대한 특허 보유

    알칼리형 수소제조장치 (정제모듈 내장형)
    친환경 시스템으로 온실가스 배출이 없고, 저렴한 수소 제조비용으로 원가절감 실현 하며, 안전하고 안정적인 수소가스 공급이 가능합니다. 고압가스 보관 위험성이 없으며, 수소제조 전공정 자동제어시스템 도입으로 사용자 편의성을 높이고, 충분한 내구성 시험을 통한 제품 안전성과 안정성을 보장합니다.

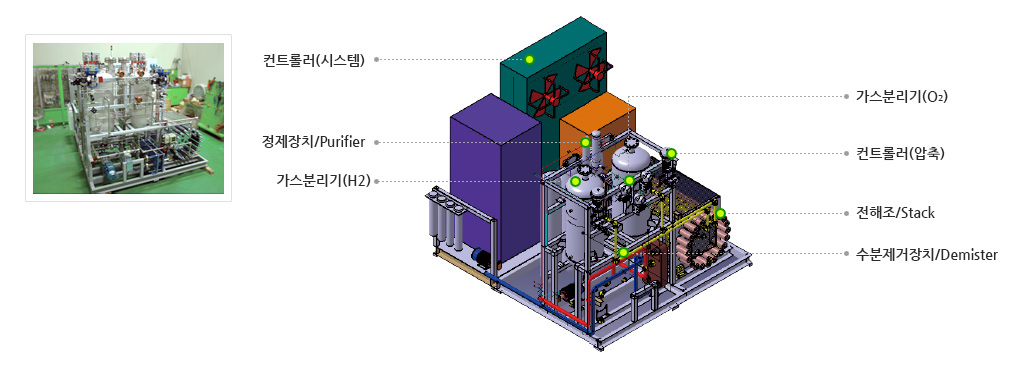

컨트롤러(시스템), 정제장치/Purifier, 가스분리기(H2), 가스분리기(O2), 컨트롤러(압축), 전해조/Stack, 수분제거장치/Demister

Technical specifications

Technical specifications
MODEL EHG-302A EHG-502A EHG-103A
발생량(N㎥/h) Capacity* 3 5 10
설계압력(MPa) Design Pressure 0.99 MPa
가스순도(%) Hydrogen Purity 99.5% (Option 99.999% 이상 주문 가능)
공급전원 Frequency 60HZ / 3Ø (Option 50HZ order made 주문가능)
소비전력(kWh) 21 35 70
Voltage 220V / 380V / 440V 중 택일
공급수량(ℓ/h) 3 5 10
공급수수질(㎲/cm) 0~10
Size(W×B×H) 1,380×1,200×1,850 1,380×1,200×1,850 1,450×1,350×1,960
Weight(kg) 1,200 1,500 2,400

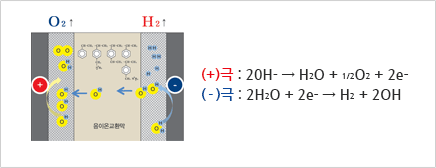

수소제조장치의 메커니즘

  • (+)극 : 20H- → H2O + 1/2O2 + 2e- , (- )극 : 2H2O + 2e- → H2 + 2OH
  • 알카리형 수소발생기는 수산화칼륨(KOH) 전해질을 사용하고,
    가스 혼합을 막기위해 분리막을 양극과 음극사이에 설치합니다.
    음극에서 물이 분해되어 H+와 OH-이온으로 되고,
    H+이온은 전자와 반응하여 수소가 발생합니다.
    OH-이온은 이온교환막을 통과하여 양극으로 이동하여 산소를 발생시킵니다.

Technical specifications

Technical specifications
MODEL EHG-203A EHG-403A EHG-603A EHG-803A
발생량(N㎥/h) Capacity* 20 40 60 80
설계압력(MPa) Design Pressure 0.99 MPa
가스순도(%) Hydrogen Purity 99.5% (Option 99.999% 이상 주문 가능)
공급전원 Frequency 60HZ / 3Ø (Option 50HZ order made 주문가능)
소비전력(kWh) 140 280 420 480
Voltage 220V / 380V / 440V 중 택일
공급수량(ℓ/h) 20 40 60 80
공급수수질(㎲/cm) 0~10
Size(W×B×H) 3,000×9,000×2,600 3,000×12,000×2,600 3,000×12,000×2,600
3,000×3,000×2,600		 3,000×12,000×2,600
3,000×3,000×2,600
Weight(kg) 9,000 12,000 15,000 16,000

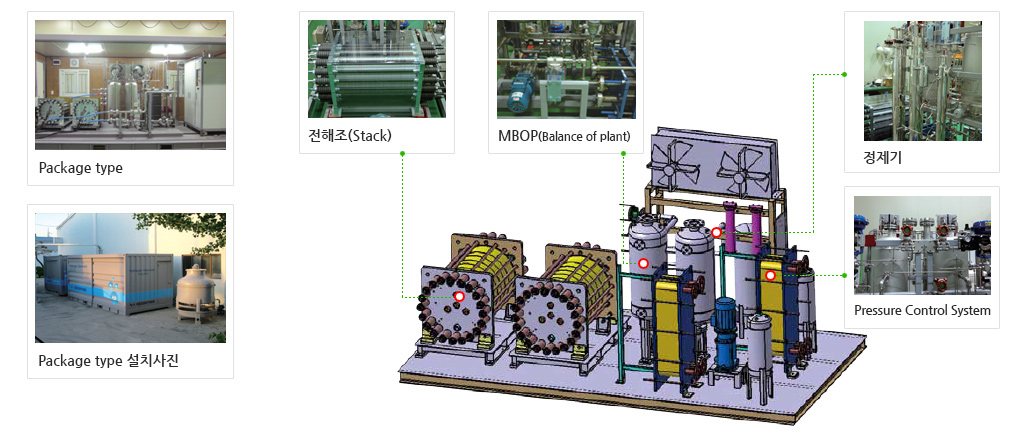

PACKAGE TYPE

PACKAGE TYPE
